14.11.2024 – Der Markt für Rechenzentren wächst weltweit extrem schnell. Besondere Herausforderung der energiehungrigen Gebäude ist ein modernes und nachhaltiges Energieverteilungssystem.

Der Zeitdruck erfordert standardisierte Lösungen, die schnell, kostengünstig und sicher implementiert werden können. Einer der weltweiten Marktführer für die Energieverteilung für Industrie und Energieversorger ist die Firma Wöhner aus Rödental bei Coburg.

Die Basis für nahezu alle neuen Entwicklungen bei Wöhner ist das Out-of-the box-Energieverteilsystem CrossBoard. Es kann einfach im Schaltschrank befestigt werden und ist sofort betriebsbereit. Zudem haben Nutzer*Innen eine Plattform im Betrieb, die offen ist für Komponenten anderer Hersteller.

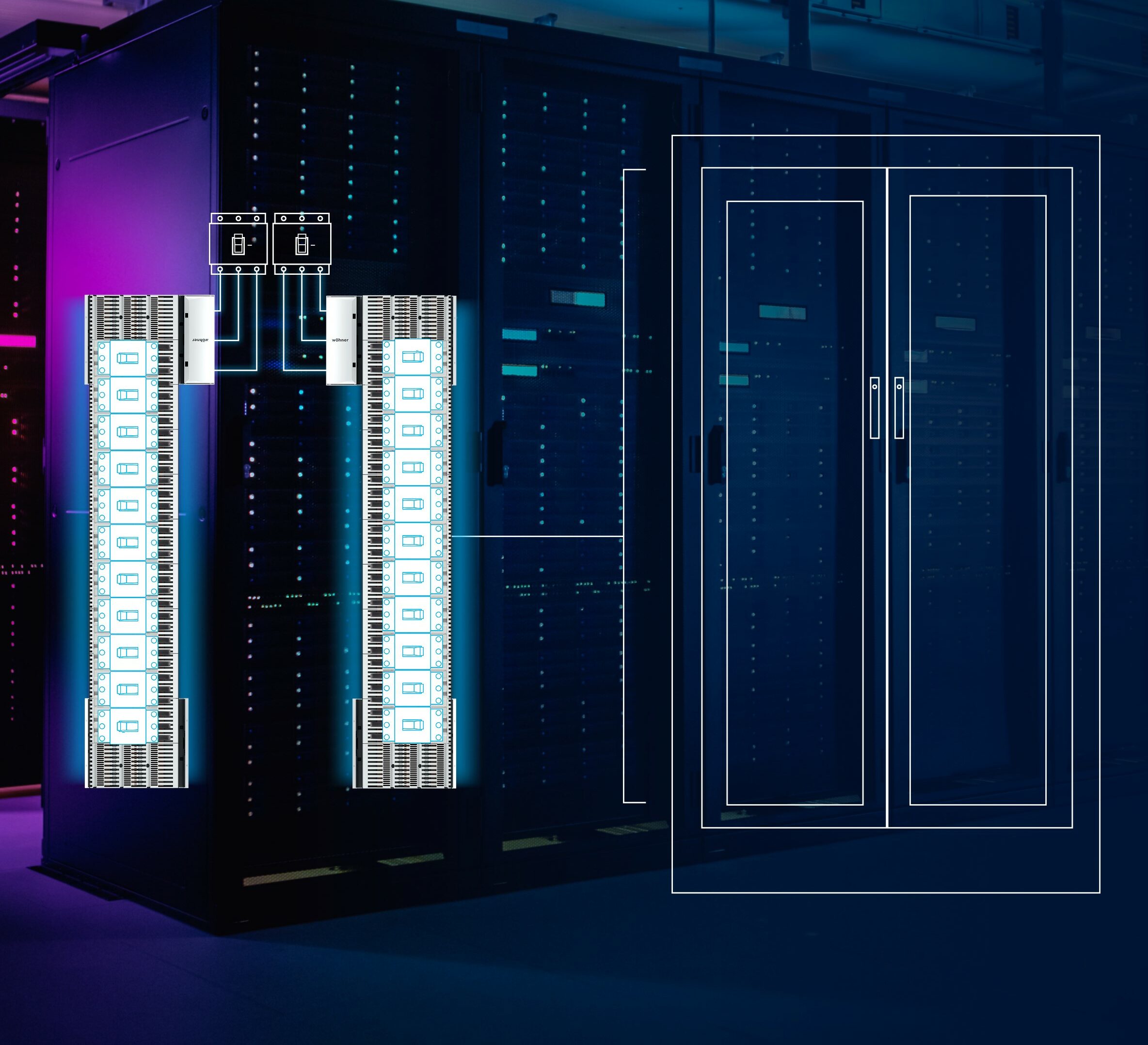

CrossBoard kann nach Angaben von Wöhner im Vergleich zu klassischen Sammelschienensystemen fünfmal schneller installiert werden. Quelle: Wöhner GmbH & Co. KG

Wöhner gibt an, dass das CrossBoard im Vergleich zu klassischen Sammelschienensystemen fünfmal schneller installiert werden kann, ebenso verringert sich der Verdrahtungsaufwand. Die Kurzschlussfestigkeit ist nach den IEC- und UL-Standards approbiert. Das CrossBoard unterstützt auch Schalter nach UL98, was ebenso einen Standard für den weltweiten Aufbau der zukünftigen Recheninfrastruktur darstellt.

Eine ideale Komponente für leistungsintensive Anlagen wie auch Rechenzentren. „Wir haben in diesem Bereich bereits einen großen Kundenstamm, aber aktuell nehmen die Anfragen rasant zu“, sagt Lars Meisenbach, Vice President Product Management bei Wöhner.

Alle Zeichen stehen also auf Rechenzentren als vertikalem Markt, für die Wöhner welt-weit entsprechende Vertriebs- und Produktionskapazitäten aufgebaut hat. Wie beispielsweise in den USA, wo Wöhner für einen Rechenzentrums-Neubau ein CrossBoard-System für RPP (Remote Power Panel) für die individuellen Anforderungen des Kunden in nur fünf Monaten entwickelte und implementierte. Dazu wurde nicht nur eine Variante mit einer Stromfestigkeit von bis zu 250 Ampere entwickelt, sondern auch die Länge der Stromschiene vergrößert.

Nicht nur Anpassungen an die US-Norm

Das Wöhner-Standardportfolio umfasst aktuell neun verfügbare Längen mit einer maximalen Länge von 1.100 Millimeter. In diesem Fall konnte der Kunde durch die Anpassung der CrossBoard-Länge auf 1.400 Millimeter sicherstellen, dass seine spezifischen Anforderungen erfüllt wurden, was die kompakte Stromverteillösung für sein RPP ermöglicht.

Der US-Kunde hatte zudem die Anforderung, dass das CrossBoard in vertikaler Ausrichtung montiert wird und es eine Variante mit gedrehter Phasenfolge gibt. Diese Anpassung war entscheidend, um die Anforderungen von NEC (National Electric Code) für die Endanwendung zu erfüllen. „Heutzutage ist es nicht ungewöhnlich, dass Kunden mit spezifischen Anforderungen und Individualisierungswünschen auf uns zukommen“, sagt Lars Meisenbach. Insgesamt ist das Projekt in den USA eines der größten in der Wöhner-Geschichte. In den nächsten fünf Jahren sollen 80.000 CrossBoards implementiert werden, die den Strom in die Serverracks einleiten.

Ein weltweiter Markt

„Für die neue benötigte Form von Rechenzentren sind standardisierte Produkte, die einfach und schnell angepasst werden können, ideal“, sagt Meisenbach. Der Markt sei global orientiert und fordert Standards, die überall gültig sind. „Der normale Schaltschrankbau kommt da an seine Grenzen“, so Meisenbach, auch was die extremen Anforderungen an die Skalierung betrifft.

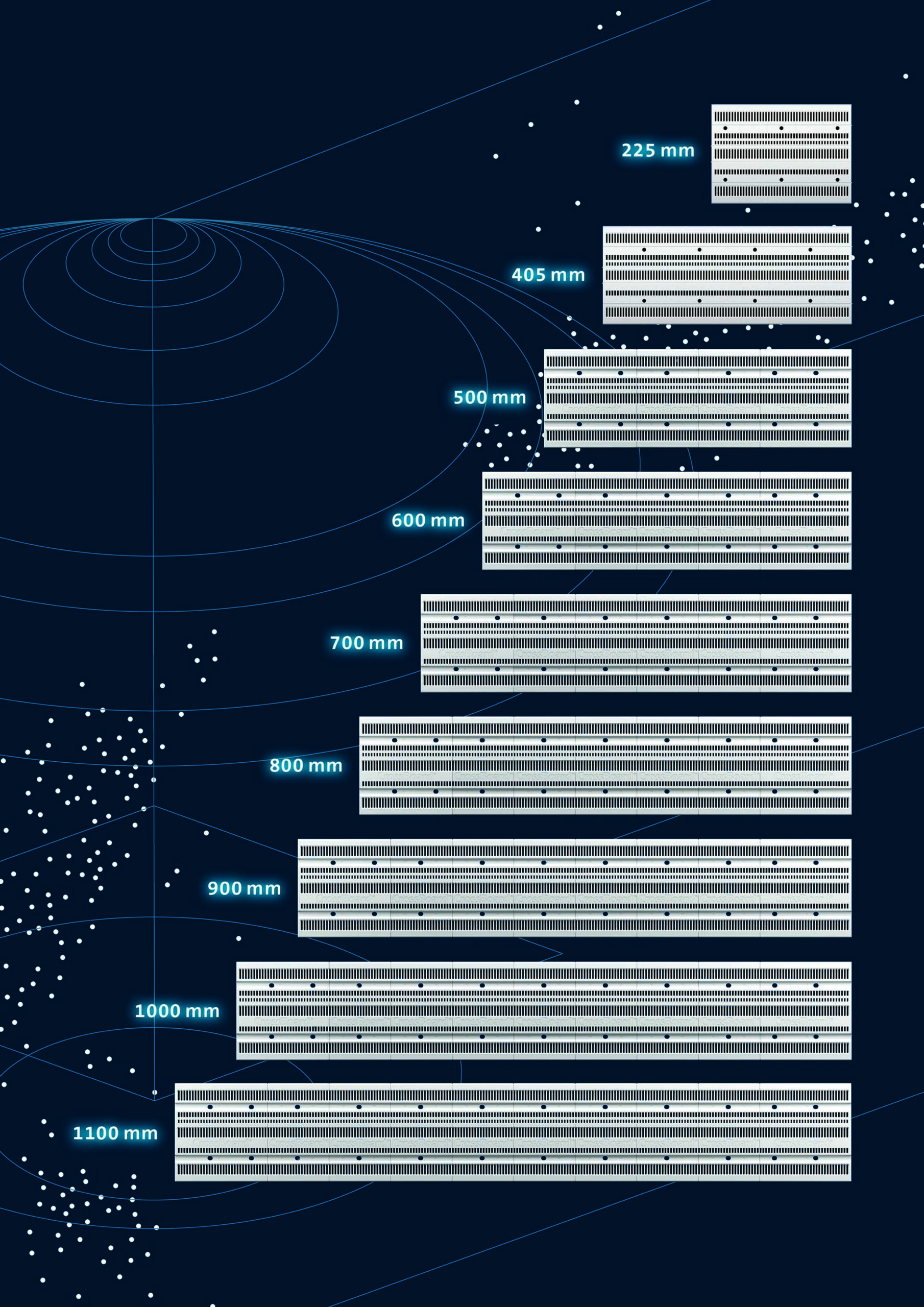

Das Wöhner Standardportfolio der Crossboards umfasst aktuell 9 verfügbare Größen mit einer maximalen Länge von 1.100 Millimeter. Für das US-Projekt wurden individuelle Größen entwickelt. Quelle: Wöhner GmbH & Co. KG

Neben den RemotePowerPanels (RPPs) in denen das CrossBoard, aber auch das etablierte 60Classic- Stromverteilsystem von Wöhner zum Einsatz kommt, lässt sich in den Trafostationen eine moderne Niederspannungsverteilung mittels dem größeren 185Power-System aufbauen. Das 185 Power Portfolio umfasst sowohl Produkte zur Einspeisung des Schienensystems auf der Einspeise/Trafoseite für gesicherte Abgänge als auch Adapter für die Installation von Leistungsschaltern. Smarte Niederspannungsverteilung lassen sich schnell und effizient mit den integrierbaren Stromwandlern und MIEZ-Messgeräten aufbauen. Damit setzt WÖHNER seine hohen Ansprüche für Energieverteilungen mit hoher Verfügbarkeit bei gleichzeitig hoher Anlagen- und Personensicherheit fort. Mit der CrossLink Technologie hat Wöhner für IP20-geschütze Stromsammelschienensystem einen Standard gesetzt. Das System 185Power setzt diesen Gedanken seit rund zehn Jahren für Sammelschienen im Standardformat 185 Millimeter fort, „Die Erfahrungen aus der industriellen Energieverteilung werden so auch für Rechenzentren verfügbar“, so Meisenbach.

Motoren für Pumpen

Eine weitere wichtige Komponente für Rechenzentrumsarchitekturen der Zukunft sind Motorstarter, die für die Regulierung Kühlkreislaufpumpen verantwortlich sein können. Mit dem elektronischen Motorstarter MOTUS C14 bietet Wöhner dafür ein passendes Produkt, das ebenfalls im Schaltschrank platziert wird.

Im Laufe des Jahres hat das Unternehmen mit dem CrossBoard 800 A bereits die Grenze auf 800 Ampere Bemessungsstrom verschoben. Das im Frühjahr vorgestellte Sammelschienensystem ist seit der SPS-Messe im November bestellbar und besitzt als zentrales Element eine neue Hybridschiene mit insgesamt drei Schnittstellen für die elektrische und mechanische Kontaktierung: eine für die rückseitige Einspeisung bis 800 A, eine für die patentierte Steckkontaktierung von Geräten bis 160 A sowie eine mit der bewährten Klemmkontaktierung für Geräte über 160 A. „Für große Rechenzentren und Industrieanwendungen wird dies der neue Standard“, ergänzt Meisenbach. (sg)
