07.12.2023 – Der Netzanalysator UMG 96-PQ-L-LP von Janitza erfasst Spannungsqualitätsereignisse detailliert und kann den Strom- und Spannungsverlauf direkt im Display darstellen. Dank der Anschlussmöglichkeiten von Low-Power-Wandlern und Rogowski-Spulen ist das Messgerät zudem für den Einbau in Neu- und Bestandsanlagen geeignet.

Modular erweiterbarer Netzanalysator

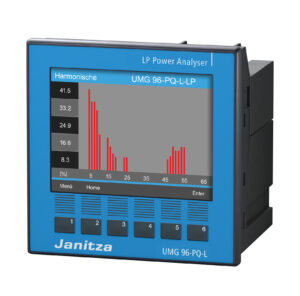

UMG 96-PQ-L-LP. Foto: Janitza

Ob Energiemonitoring, Spannungsqualitätsanalyse, Differenzstrom- oder Temperaturüberwachung: das UMG 96-PQ-L-LP vom Messtechnik-Anbieter Janitza electronics aus Lahnau bietet für verschiedene Power Quality-Anwendungen im gewerblichen und industriellen Umfeld umfangreiche Funktionen. So ist es mit dem Messgerät in Kombination mit entsprechender Software zum Beispiel möglich, Einsparpotenziale zu erkennen und – für industrielle und gewerbliche Betriebe noch wichtiger – Anlagenausfälle zu vermeiden. Um das zu gewährleisten kann das UMG 96-PQ-L-LP von Janitza die Spannungsqualität einer Messebene transparent darstellen.

Einsatz von Stromwandlern und Rogowski-Spulen

Die Low-Power-Messeingänge ermöglichen den Einsatz von Stromwandlern, die kleiner und meist günstiger sind als klassische Stromwandler. Die Low-Power-Wandler arbeiten dabei sekundärseitig im Millivoltbereich und benötigen daher keine Wandlertrennklemme. Für eine einfache Lösung in Retrofit-Applikationen können darüber hinaus auch passive Rogowski-Spulen mit dem Netzanalysator UMG 96-PQ-L-LP von Janitza verwendet werden. In diesem Fall dient das Messgerät selbst als Messumformer, was Geld und wichtigen Raum im Schaltschrank spart.

Der modulare Netzanalysator kann zudem Vollwellen-Ereignisse messen und direkt im Display anzeigen. Zusätzlich besitzt er einen großen Speicher, der laut Hersteller Janitza Speicherplatz für einen mehrjährigen Einsatz bietet. Dafür hat Janitza ein spezielles Verfahren zur Komprimierung der erhobenen Daten in das Tool integriert. Durch die Speicheraufteilung soll die lange Speicherzeit von Strom, Leistung und Arbeit dabei laut Hersteller auch bei einer hochauflösenden Spannungsqualitätsmessung erhalten bleiben.

Auf dem Farbgrafikdisplay lassen sich alle Werte bequem anzeigen und graphisch darstellen. Zusätzlich bietet das UMG 96-PQ-L-LP, eine Produktvariante des
UMG 96-PQ-L, insgesamt 50 Vergleicher, die individuell oder über vordefinierte Vergleicherprofile konfiguriert werden können, sowie ein aufsteckbares Modul für Funktionserweiterungen. Die Klasse S Versionen des UMG 96-PQ-L bieten außerdem zusätzliche Funktionen wie die Erfassung von Flickern oder Zwischenharmonischen. So können die Anforderung der EN 50160 und IEEE519 erfüllt werden. Auch eine nachträgliche Freischaltung auf Klasse S ist möglich.

Modular erweiterbar

Die Power Quality-Lösungen von Janitza electronics sind darüber hinaus so aufgebaut, dass sie einfach modular erweiterbar sind. So kann das UMG 96-PQ-L zum Beispiel mittels dem aufsteckbarem Erweiterungsmodul UMG 96-PA-RCM-EL um eine Ethernet-Schnittstelle, zwei Differenzstromeingänge, einen Temperatureingang sowie einen vierten Stromeingang ausgebaut werden. Bei Nutzung des Ethernetmoduls bestehen außerdem zusätzliche Anbindungsmöglichkeiten von bis zu 30 einfachen MID-Energiezählern als Slavegeräte, z.B. vom Typ B23 312-10J. (jr)

www.janitza.de
